P. 914

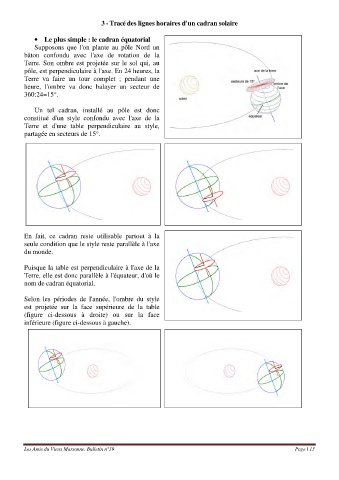

3 - Tracé des lignes horaires d'un cadran solaire
• Le plus simple : le cadran équatorial
Supposons que l'on plante au pôle Nord un
bâton confondu avec l'axe de rotation de la
Terre. Son ombre est projetée sur le sol qui, au
pôle, est perpendiculaire à l'axe. En 24 heures, la
Terre va faire un tour complet ; pendant une
heure, l'ombre va donc balayer un secteur de
360:24=15°.
Un tel cadran, installé au pôle est donc
constitué d'un style confondu avec l'axe de la
Terre et d'une table perpendiculaire au style,
partagée en secteurs de 15°.
En fait, ce cadran reste utilisable partout à la
seule condition que le style reste parallèle à l'axe
du monde.
Puisque la table est perpendiculaire à l'axe de la
Terre, elle est donc parallèle à l'équateur, d'où le
nom de cadran équatorial.
Selon les périodes de l'année, l'ombre du style
est projetée sur la face supérieure de la table
(figure ci-dessous à droite) ou sur la face
inférieure (figure ci-dessous à gauche).
Les Amis du Vieux Marsanne. Bulletin n°39 Page | 13
