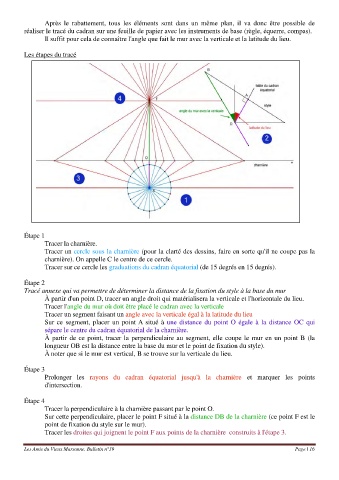

Après le rabattement, tous les éléments sont dans un même plan, il va donc être possible de
réaliser le tracé du cadran sur une feuille de papier avec les instruments de base (règle, équerre, compas).
Il suffit pour cela de connaître l'angle que fait le mur avec la verticale et la latitude du lieu.

Les étapes du tracé

Étape 1
Tracer la charnière.
Tracer un cercle sous la charnière (pour la clarté des dessins, faire en sorte qu'il ne coupe pas la
charnière). On appelle C le centre de ce cercle.
Tracer sur ce cercle les graduations du cadran équatorial (de 15 degrés en 15 degrés).

Étape 2
Tracé annexe qui va permettre de déterminer la distance de la fixation du style à la base du mur
À partir d'un point D, tracer un angle droit qui matérialisera la verticale et l'horizontale du lieu.
Tracer l'angle du mur où doit être placé le cadran avec la verticale
Tracer un segment faisant un angle avec la verticale égal à la latitude du lieu
Sur ce segment, placer un point A situé à une distance du point O égale à la distance OC qui
sépare le centre du cadran équatorial de la charnière.
À partir de ce point, tracer la perpendiculaire au segment, elle coupe le mur en un point B (la
longueur OB est la distance entre la base du mur et le point de fixation du style).
À noter que si le mur est vertical, B se trouve sur la verticale du lieu.

Étape 3
Prolonger les rayons du cadran équatorial jusqu'à la charnière et marquer les points
d'intersection.

Étape 4
Tracer la perpendiculaire à la charnière passant par le point O.
Sur cette perpendiculaire, placer le point F situé à la distance DB de la charnière (ce point F est le
point de fixation du style sur le mur).
Tracer les droites qui joignent le point F aux points de la charnière construits à l'étape 3.
