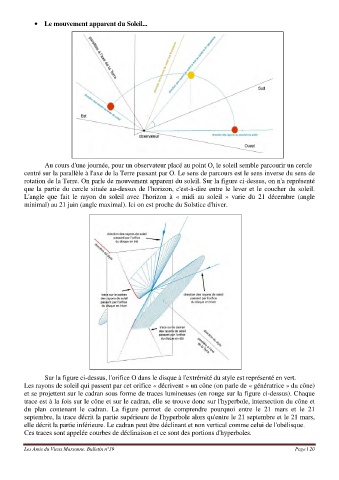

• Le mouvement apparent du Soleil...

Au cours d'une journée, pour un observateur placé au point O, le soleil semble parcourir un cercle
centré sur la parallèle à l'axe de la Terre passant par O. Le sens de parcours est le sens inverse du sens de
rotation de la Terre. On parle de mouvement apparent du soleil. Sur la figure ci-dessus, on n'a représenté
que la partie du cercle située au-dessus de l'horizon, c'est-à-dire entre le lever et le coucher du soleil.
L'angle que fait le rayon du soleil avec l'horizon à « midi au soleil » varie du 21 décembre (angle
minimal) au 21 juin (angle maximal). Ici on est proche du Solstice d'hiver.

Sur la figure ci-dessus, l'orifice O dans le disque à l'extrémité du style est représenté en vert.
Les rayons de soleil qui passent par cet orifice « décrivent » un cône (on parle de « génératrice » du cône)
et se projettent sur le cadran sous forme de traces lumineuses (en rouge sur la figure ci-dessus). Chaque
trace est à la fois sur le cône et sur le cadran, elle se trouve donc sur l'hyperbole, intersection du cône et
du plan contenant le cadran. La figure permet de comprendre pourquoi entre le 21 mars et le 21
septembre, la trace décrit la partie supérieure de l'hyperbole alors qu'entre le 21 septembre et le 21 mars,
elle décrit la partie inférieure. Le cadran peut être déclinant et non vertical comme celui de l'obélisque.
Ces traces sont appelée courbes de déclinaison et ce sont des portions d'hyperboles.

Les Amis du Vieux Marsanne. Bulletin n°39 Page | 20
