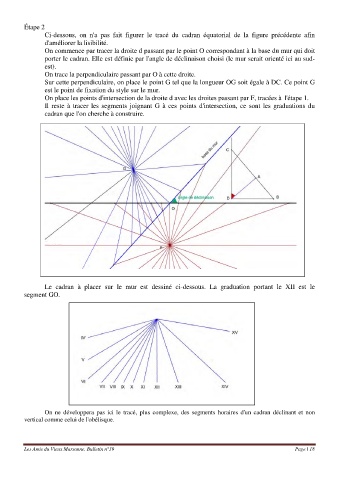

Étape 2
Ci-dessous, on n'a pas fait figurer le tracé du cadran équatorial de la figure précédente afin
d'améliorer la lisibilité.
On commence par tracer la droite d passant par le point O correspondant à la base du mur qui doit
porter le cadran. Elle est définie par l'angle de déclinaison choisi (le mur serait orienté ici au sud-
est).
On trace la perpendiculaire passant par O à cette droite.
Sur cette perpendiculaire, on place le point G tel que la longueur OG soit égale à DC. Ce point G
est le point de fixation du style sur le mur.
On place les points d'intersection de la droite d avec les droites passant par F, tracées à l'étape 1.
Il reste à tracer les segments joignant G à ces points d'intersection, ce sont les graduations du
cadran que l'on cherche à construire.

Le cadran à placer sur le mur est dessiné ci-dessous. La graduation portant le XII est le
segment GO.

On ne développera pas ici le tracé, plus complexe, des segments horaires d'un cadran déclinant et non
vertical comme celui de l'obélisque.
