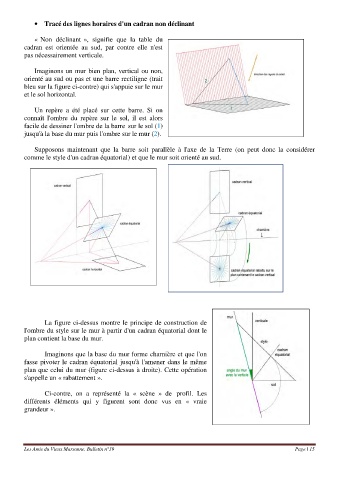

P. 916
• Tracé des lignes horaires d'un cadran non déclinant
« Non déclinant », signifie que la table du
cadran est orientée au sud, par contre elle n'est
pas nécessairement verticale.
Imaginons un mur bien plan, vertical ou non,
orienté au sud ou pas et une barre rectiligne (trait
bleu sur la figure ci-contre) qui s'appuie sur le mur
et le sol horizontal.
Un repère a été placé sur cette barre. Si on
connaît l'ombre du repère sur le sol, il est alors
facile de dessiner l'ombre de la barre sur le sol (1)
jusqu'à la base du mur puis l'ombre sur le mur (2).
Supposons maintenant que la barre soit parallèle à l'axe de la Terre (on peut donc la considérer
comme le style d'un cadran équatorial) et que le mur soit orienté au sud.
La figure ci-dessus montre le principe de construction de
l'ombre du style sur le mur à partir d'un cadran équatorial dont le
plan contient la base du mur.
Imaginons que la base du mur forme charnière et que l'on
fasse pivoter le cadran équatorial jusqu'à l'amener dans le même
plan que celui du mur (figure ci-dessus à droite). Cette opération
s'appelle un « rabattement ».
Ci-contre, on a représenté la « scène » de profil. Les
différents éléments qui y figurent sont donc vus en « vraie
grandeur ».
