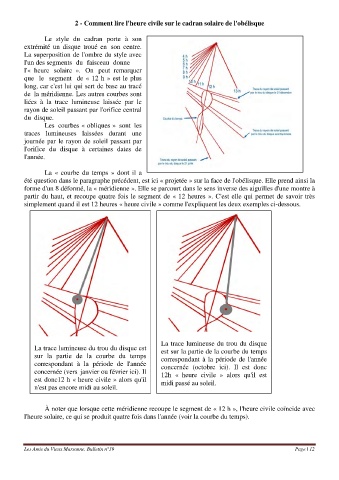

2 - Comment lire l'heure civile sur le cadran solaire de l'obélisque

Le style du cadran porte à son
extrémité un disque troué en son centre.
La superposition de l'ombre du style avec
l'un des segments du faisceau donne
l'« heure solaire ». On peut remarquer
que le segment de « 12 h » est le plus
long, car c'est lui qui sert de base au tracé
de la méridienne. Les autres courbes sont
liées à la trace lumineuse laissée par le
rayon de soleil passant par l'orifice central
du disque.
Les courbes « obliques » sont les
traces lumineuses laissées durant une
journée par le rayon de soleil passant par
l'orifice du disque à certaines dates de
l'année.

La « courbe du temps » dont il a
été question dans le paragraphe précédent, est ici « projetée » sur la face de l'obélisque. Elle prend ainsi la
forme d'un 8 déformé, la « méridienne ». Elle se parcourt dans le sens inverse des aiguilles d'une montre à
partir du haut, et recoupe quatre fois le segment de « 12 heures ». C'est elle qui permet de savoir très
simplement quand il est 12 heures « heure civile » comme l'expliquent les deux exemples ci-dessous.

La trace lumineuse du trou du disque est La trace lumineuse du trou du disque
sur la partie de la courbe du temps est sur la partie de la courbe du temps
correspondant à la période de l'année correspondant à la période de l'année
concernée (vers janvier ou février ici). Il concernée (octobre ici). Il est donc
est donc12 h « heure civile » alors qu'il 12h « heure civile » alors qu'il est
n'est pas encore midi au soleil. midi passé au soleil.

À noter que lorsque cette méridienne recoupe le segment de « 12 h », l'heure civile coïncide avec
l'heure solaire, ce qui se produit quatre fois dans l'année (voir la courbe du temps).

Les Amis du Vieux Marsanne. Bulletin n°39 Page | 12
